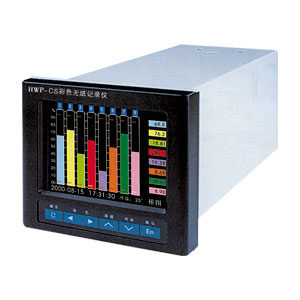

HDP-CS系列彩色無紙記錄儀可帶流量積算功能。可完成流量系數的自動演算與設置，適配各種不******型的流量、溫度、壓力傳感器，可準確地對質量流量、體積流量、熱能、熱量等進行實時值測量與累積積算。內置專用算法，可對飽和蒸汽、過熱蒸汽、熱水、天然氣(符合標準SY/T6143-96)等介質進行測量計算。
主要技術指標

輸入信號 模擬量輸入: 熱電偶 B、S、K、E、T、J、W

安 裝:卡條式固定架

熱電阻 Pt100、Cu50

電 壓 0～5V 1～5V

0～100mV 0～20mV

電 流 0～10mA 4～20mA

脈沖量輸入: 矩形波，正弦波或三角波

幅度≥4V 頻率0～15KKz

運算輸入: 可進行通道與通道之間的加、減、乘、除、開方運算，

得到新的通道值， 且無需另加費用。

輸出信號 模擬量輸出: 電 流 0～10mA(負載≤750Ω)

4～20mA(負載≤500Ω)

電 壓 0～5V(負載≥250KΩ)

1～5V(負載≥250KΩ)

開關量輸出: 繼電器觸點容量: AC220V/3A或DC24V/5A(阻性負載)

SCR輸出—400V/0.5A

SSR輸出—6～9V/0.05A

饋電輸出: DC24V/30mA

精 度 0.5%FS±1字或0.2%FS±1字

補償方式 溫度補償，壓力補償或溫度壓力補償

小信號切除 0～25.5%FS

測量范圍 -1999～99999字

累積值范圍 0～99999999.999字

采樣周期 0.5秒

記錄間隔 1秒～4分鐘之間以秒為單位共240檔可供選擇。

顯示方式 背光式大屏幕液晶(LCD)圖形顯示板

顯示內容可由漢字，西文，數字，過程曲線，棒圖等組成

通過面板按鍵可完成畫面翻頁,歷史數據前后搜索,對比度調節,屏幕時標變更等

瞬時流量顯示:0～99999 累積流量顯示:0～99999999.999

瞬時熱能顯示:0～99999 累積熱能顯示:0～99999999.999

溫度補償顯示:-1999～99999 壓力補償顯示:-1999～99999

參數設定 中文菜單提示，面板按鍵設定或上位機通過通訊口設定，設定參數密碼鎖定。

報警功能 每個通道多可以設定4個報警點，每個報警點可選擇上限或下限報警，可設置報警輸出延時 時間、報警回差、繼電器觸電輸出(每個繼電器可復用)、蜂鳴報警輸出。還可設置外接報警音 響觸點和報警屏自動切換功能。每個通道保存新的16條報警信息。

控制方式 可選擇帶回差的ON/OFF繼電器觸點輸出(AC220V/3A)

通 訊 RS232/485，采用儀表專用通訊協議或MODBUSRTU通訊協議，數據長度8bits，停止位1bit，無奇偶校驗，遠通信距離為1.2Km(RS-485)。

波特率 1200～57600pbs(TTL電平，儀表右側接口)

1200～19200pbs(帶光隔，儀表后側接口)

打印功能 可外接面板式、臺式微型打印機或帶串口輸出的寬行打印機(如LQ-300K)，打印歷史數據或曲線。

報表功能 報表種類:班報，日報，月報(用于帶流量積算功能的儀表)

保護方式 設定參數長期保存，記錄數據斷電保存，內置WATCKINGDOG電路。

屏保功能 可設置在連續無按鍵一定時間后，關閉屏幕顯示，以延長液晶屏的使用壽命。按任意鍵即可恢復屏幕顯示。

語 言 簡體中文版、繁體中文版、英文版、多語言版(含三種語言，可切換顯示)

使用環境 環境溫度0～45℃相對濕度≤85%RK避免強腐蝕性氣體

電源電壓AC220V+10-15%50～60Kz

功 耗 ≤25W

重 量 約1000g

安 裝 儀表尺寸: 165×150×220mm，開孔尺寸:138 +0.7×138+0.7mm

288×288×360mm，開孔尺寸:280 +0.7×280+0.7mm
